亮点产品推荐：Analog Devices的MAX86171 适用于脉搏血氧仪和心率监测器的低噪声模拟前端 (AFE)

Analog Devices MAX86171 是一款具有发送和接收通道的超低功耗光学数据采集 (DAQ) 系统。在发射器端，MAX86171 有九个 LED 驱动器输出引脚，可通过三个高电流、8 位 LED 驱动器进行编程。在接收器端，它具有两个低噪声电荷集成前端，每个前端都包含独立的 19.5 位 ADC 和一流的环境光消除 (ALC) 电路。MAX86171 具有低功耗、小尺寸以及易用性和灵活性的特点，非常适合脉搏血氧测定和心率检测等各种光学传感应用。MAX86171 工作在 1.8 V 主电源电压和 3.1 V 至 5.5 V 的 LED 驱动器电源电压。该器件以完全自主的方式支持 I²C 和 SPI 兼容接口。该器件具有大型 256 字内置 FIFO，并采用紧凑的 28 焊球 WLP 封装。

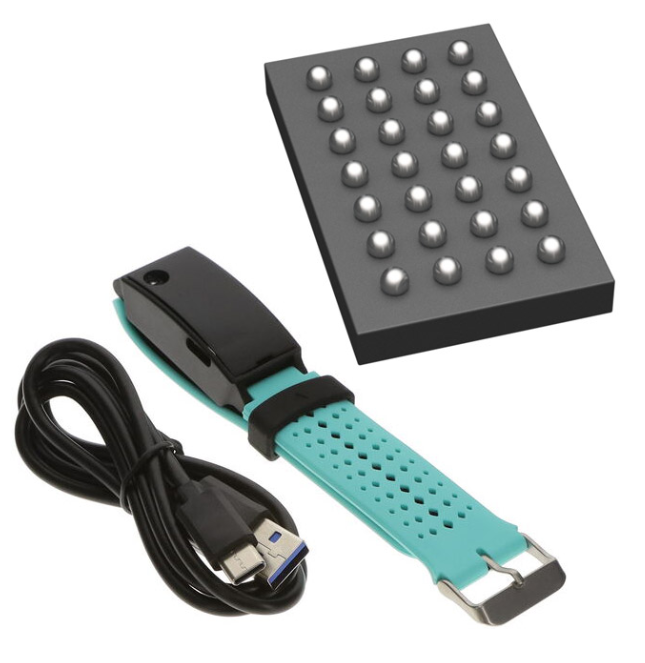

MAXREFDES280# 低噪声 PPG 传感器带可快速评估 MAX86171 光学 AFE 在身体各个部位（尤其是手腕）的应用。该手环采用 Analog Devices 的超低功耗光学生物传感器，采用腕戴式设计，可捕捉生物信号。该平台根据生物传感器测量结果输出原始 PPG 数据，以便对心脏健康和血氧等生命体征进行后期处理。传感器带由两块板组成，一个主数据采集板和一个传感器子板。MAXREFDES280# 腕带由 LiPo 电池供电，可使用 USB-C 电源充电。

产品特性

• 完整的双通道光学数据采集
• 超低功耗运行，适用于可穿戴设备
  • 光学读出通道：25 fps 时 <11 µA
  • 曝光积分期范围：14.6 µs 至 117.1 µs
  • 低关断电流：小于 10 µA
• 出色的顶部至底部动态范围，白卡环回测试（奈奎斯特采样间偏差）> 91 dB
• 扩展动态范围：高达 110 dB（平均和片外滤波）
• 支持从 1 fps 到 2.9 kfps 的帧率
• 高分辨率 19.5 位电荷积分 ADC
• 支持四个 PD 输入，用于多参数测量
• 支持由三个 8 位 LED 电流驱动器生成的九个 LED 驱动器输出引脚
• 暗电流噪声低至 <50 pARMS（117.1 µs 积分时间内样本间差异）
• 出色的环境范围和抑制能力
  • 环境光电二极管电流：>200 µA
  • 120 Hz 时的环境抑制（平均模式 >2）：>70 dB
• 微型 2.78 mm x 1.71 mm、7×4 阵列、28 球 WLP 封装，间距为 0.35 mm
• 工作温度范围：-40°C 至 +85°C

适用范围

• 健身、保健和医疗应用的可穿戴设备
• 临床准确性
• 针对腕带、手指、耳和其它位置进行了优化
• 经过优化的检测性能
  • 光学心率
  • 心率变异性 (HRV)
  • 血氧饱和度 (SpO2)
  • 身体水分
  • 肌肉和组织氧饱和度（SmO2 和 StO2）
  • 最大耗氧量 (VO2max)

******
