在电子项目开发过程中，无焊面包板是一种快速搭建和测试电路原型的理想工具。然而，为了提高电路的稳定性和长期使用的可靠性，将无焊面包板原型转换为焊接电路板是一个关键步骤。本文将会手把手教您把一个无焊面包板Arduino原型转换为一个焊接电路板。一起来学习吧！
如果您的项目有一个可用的无焊面包板原型，下一个合乎逻辑的步骤是通过将项目转换为焊接型面包板来使其更持久。焊接电路可以让您的电路更加耐用、电路图显示器体积小。如果您打算设计自己的电路板和外壳，这也是明智的一步。
第一步建议步骤是绘制电路图。您可以在纸上画草图，也可以在电脑上制作，但重要的是要画出每一个连接点，并标明每个组件。

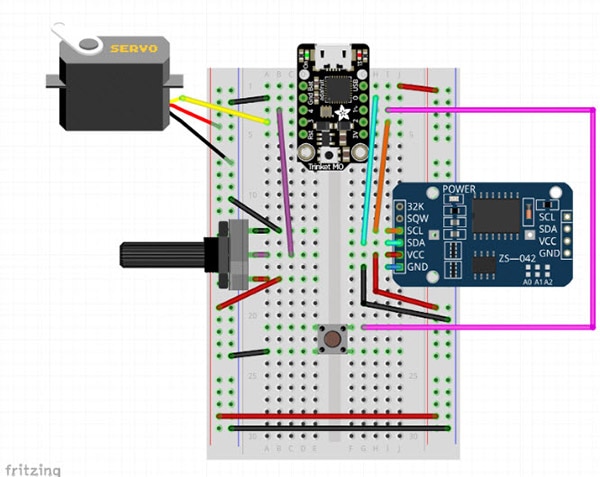

一些电路设计软件例如Fritzing和Tinkercad Circuits还允许您表示出面包板，这样您就可以从准确地画出您在无焊面包板上看到的内容开始。但电路图不必完全按照面包板上的布局来排列所有部件，相反，它记录了使电路工作所需的电气连接。

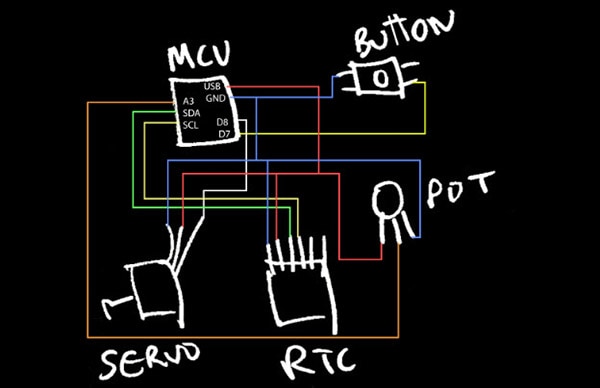

这是在之前的章节中所制作的网络摄像头隐私装置，图纸上展示各个部件的相互连接，但是，面包板的电源和地线总线，以及各种排线并不是必须描绘出来的。将您的设计绘画成图纸总是明智的，如果您想把您的电路制作出来，这一步绝对是必要的。

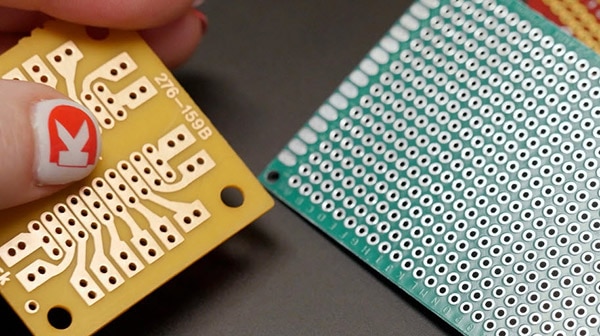

一旦您有了一个准确的图纸，您就可以在一个焊接型面包板上构建新版本的电路，这种板也叫做穿孔板，这种材料带有电镀通孔，有各种不同的配置。

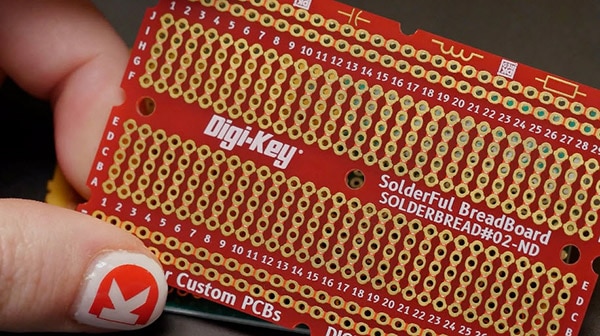

对于初学者来说，最有用的可能是那种无焊面包板形状的电路板，这样您就可以完全复制原型上的连接，而且它们最终看起来非常相似，很容易进行比较。

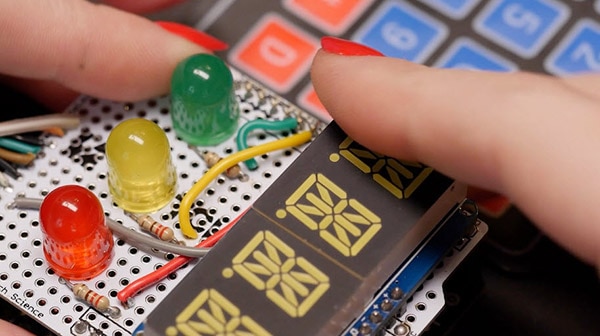

它们甚至有Arduino扩展板的形状，这样您就可以直接将电路板插在上面。
这些是其中几款推荐产品：
- DigiKey无焊面包板 (DKS-SOLDERBREAD#02-ND)
- Adafruit有孔原型板 (1528-4783-ND)

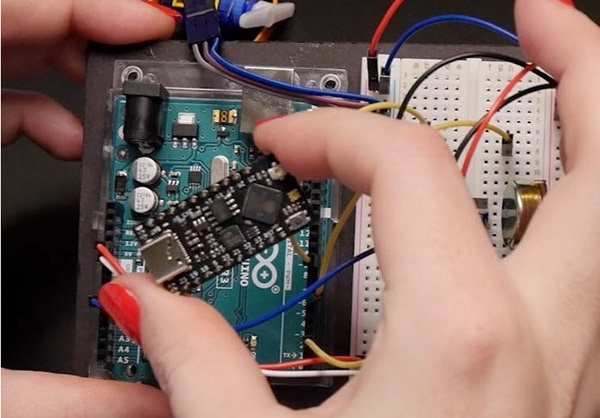

通常情况下，您也会在这个时候改用更小的 Arduino版型。大多数基本的 Arduino 代码在不同的电路板上使用相同或类似的微控制器时都能正常运行，但需要注意的是，可能要更新引脚编号，以匹配新电路板上相应的引脚。

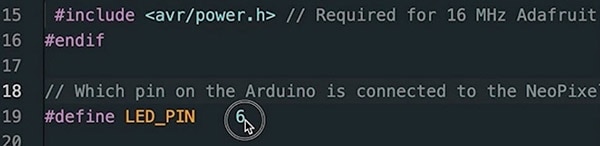

例如，我可以在 Arduino UNO 上使用 6 号引脚，

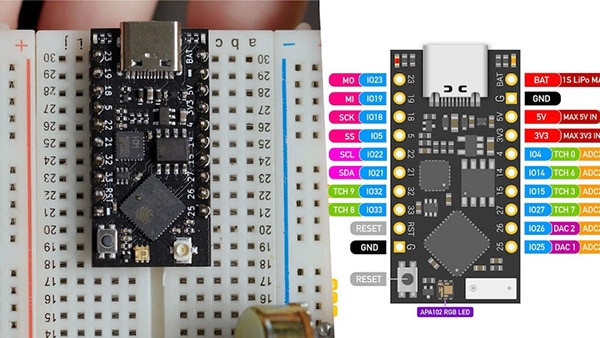

但当改用 TinyPICO (1778-TINYPICO-U-01-ND) 时，必须修改代码以引用不同的引脚，因为这块电路板上没有可用的 6 号引脚。

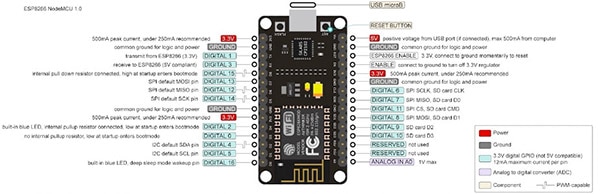

然而，并非所有电路板都是一样的，因此要确保有足够的引脚来移植电路。例如, ESP8266 电路板只有一个模拟输入引脚，因此不适合替代有多个模拟输入引脚的项目。

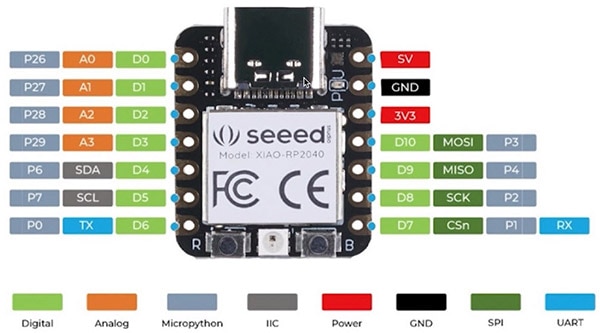

您通常可以在产品文档中找到引脚布局图，例如Seeed Xiao RP2040 (1597-102010428-ND)，衽产品文档中说明每个引脚的功能。
如果电路中的每个组件您都准备两个，在构建焊接版本时，您就可以参考您的无焊接原型。如果做不到，您可以一个接一个地拔下并转移组件，留下连线以便参考，或者拍照做参考。
这就是基本的概念，但在实践中，还需要许多实际操作来组装它。要把它组装起来，您可以在本系列之前的章节中学习如何焊接，然后通过制作您的电路来练习。这需要对电线进行大量的修剪、剥离和镀锡，然后将它们插入电路板，翻转电路板，焊接，如此反复，直到一切都连接好。

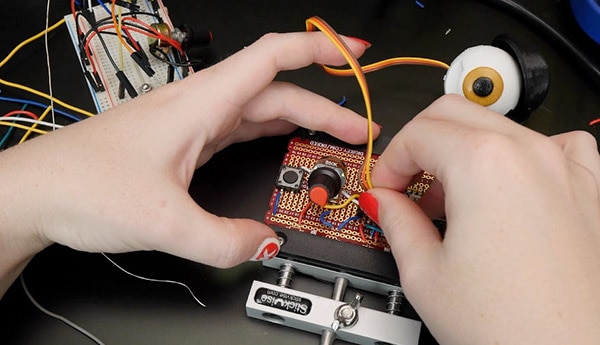

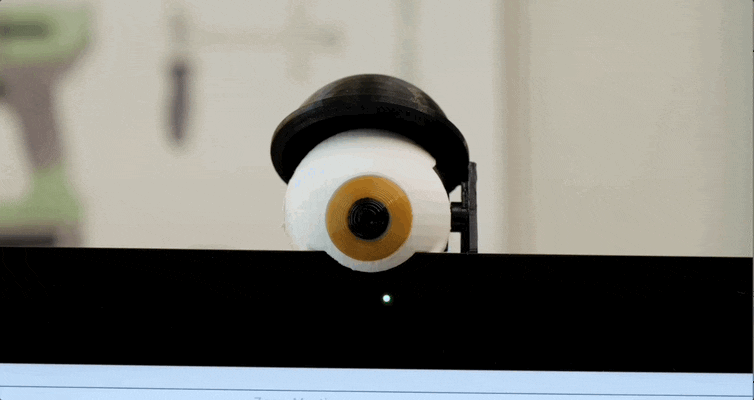

我喜欢使用一个小型电路板夹具来稳定它。您可能还想为您的组件加更长的线，以更好地适应它们最终的使用场景。例如，我为我的伺服电机做了一个长长的延长线，这样当电机放在显示器的顶部时，隐私保护装置的控制器就可以放在桌上。
焊接整个电路可能需要一段时间，所以要注意您的姿势和通风情况，完成后记得洗手。如果过程中出错了，希望通过对照您的图纸和无焊原型，以及参考我们上一集提到的故障排除步骤，能够更容易地发现问题所在。

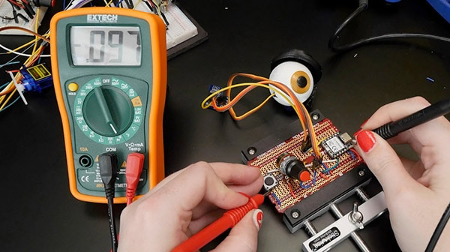

在检查焊接电路的连续性时，应尽量使用万用表探测组件引线本身，以免被冷焊点所误导。
完成后，希望您会为制作出这样一件几乎完全手工的小装置而感到满足。现在它可以装进外壳里了，这个主题我们将在之后的集数中讨论。
从临时测试到永久应用，从松散连接到稳固焊接，通过将无焊面包板原型转换为焊接电路板，这一步跨越提升了电路的可靠性和耐用性，不仅是项目从原型走向成品的重要一步，也为后续的电路板设计与外壳制作打下了坚实的基础。希望您在动手实践的过程中收获满满，继续探索电子制作的无限可能！
推荐使用的产品：
- 有孔原型板 (即穿孔板)
- 焊接工具：
- 焊接面包板 (#DKS-SOLDERBREAD-02-ND)
- TinyPico 开发板 (#1778-TINYPICO-U-01-ND)
- Seeed Xiao RP2040 开发板 (#1597-102010428-ND)
- 电路板虎钳 (#1528-1747-ND)
- 各款万用表
