作者：Stephen Evanczuk
关键词: FPGA, 人工智能, 方案
对于希望在边缘的推理处理器上实施人工智能 (AI) 算法的设计人员来说，他们正不断面临着降低功耗并缩短开发时间的压力，即使在处理需求不断增加的情况下也是如此。现场可编程门阵列 (FPGA) 为实施边缘AI所需的神经网络 (NN) 推理引擎提供了特别有效的速度和效率效率组合。然而，对于不熟悉 FPGA 的开发人员来说，传统FPGA的开发方法可能相当复杂，往往导致他们去选择不太理想的解决方案。
本文将介绍来自Microchip Technology的一种比较简单的方法。通过这种方法，开发人员可以使用FPGA和软件开发套件 (SDK) 构建经过训练的NN，或者使用基于FPGA的视频套件立即启动智能嵌入式视觉应用开发，从而避开传统的FPGA开发。
为什么要在边缘使用AI？
边缘计算为物联网 (IoT) 应用带来了诸多好处，涵盖了包括工业自动化、安全系统、智能家居等在内的多个领域。在以工厂车间为目标的工业物联网 (IIoT) 应用中，边缘计算通过避免到云端应用的往返延迟，可以显著缩短过程控制环路的响应时间。同样，基于边缘的安全系统或智能家居门锁即使由于意外或人为原因与云端的连接断开时，也能继续正常工作。在很多情况下，在任何此类应用中使用边缘计算时，都可以通过减少产品对云资源的依赖来帮助降低整体运营成本。随着产品要求的提高，开发者可以依靠产品中内置的本地处理功能去帮助维持更稳定的运营开支，而不会面临增加昂贵的云资源的意外需求。
对机器学习 (ML) 推理模型的快速接受和需求的增加，极大地提高了边缘计算的重要性。对于开发人员来说，推理模型的本地处理能力有助于降低云端推理所需的响应延迟和云资源成本。对于用户来说，使用本地推理模型会让他们更加相信，其产品在偶尔与互联网断开或基于云的供应商产品发生变化时仍能正常运行。此外，在安全和隐私方面的担忧会进一步推动对本地处理和推理的需求，以限制通过公共互联网传输到云端的敏感信息数量。
为基于视觉的对象检测开发NN推理模型是一个多步骤过程。首先进行模型训练，这一步通常在TensorFlow等ML框架上使用公开的标记图像或自定义的标记图像进行训练。由于处理需求，模型训练通常使用云端或其他高性能计算平台的图形处理单元 (GPU) 进行。训练完成后，模型被转换为能够在边缘或雾计算资源上运行的推理模型，并将推理结果以一组对象类概率的形式交付（图1）。
为什么推理模型存在计算方面的挑战？
与训练过程中使用的模型相比，虽然NN推理模型的大小和复杂程度都有所降低，但还是需要大量计算，这对于通用处理器来说仍是一个挑战。在其通用形式中，深层NN模型由多层神经元集组成。在一个全连接网络的每一层内，每个神经元nij 都需要计算每个输入与相关权重系数Wij 的乘积之和（图2）。
图2中没有显示激活函数和类似函数带来的额外计算要求。激活函数通过将负值映射为零，将大于1的值映射为1来修改每个神经元的输出。每个神经元nij 的激活函数的输出作为下一层i+1的输入，以此类推直至每一层。NN模型的输出层最终产生一个输出向量，代表原始输入向量（或矩阵）对应于监督学习过程中使用的某一个类（或标签）的概率。
相比上图所示具有代表性的通用NN架构，有效的NN模型是由大得多、复杂得多的架构来构建的。例如，用于图像对象检测的典型卷积NN (CNN) 以分段方式应用这些原理，扫描输入图像宽度、高度和颜色深度，从而生成一系列最终会产生输出预测向量的特征图（图3）。
用FPGA加速NN数学
虽然在边缘执行推理模型的方案不断涌现，但很少有方案能够提供实际的边缘高速推理所需的最佳灵活性、性能和能效组合。在现有的边缘AI替代品中，FPGA特别有效，因为它们可执行基于硬件的高性能计算密集型工作，同时功耗相对较低。

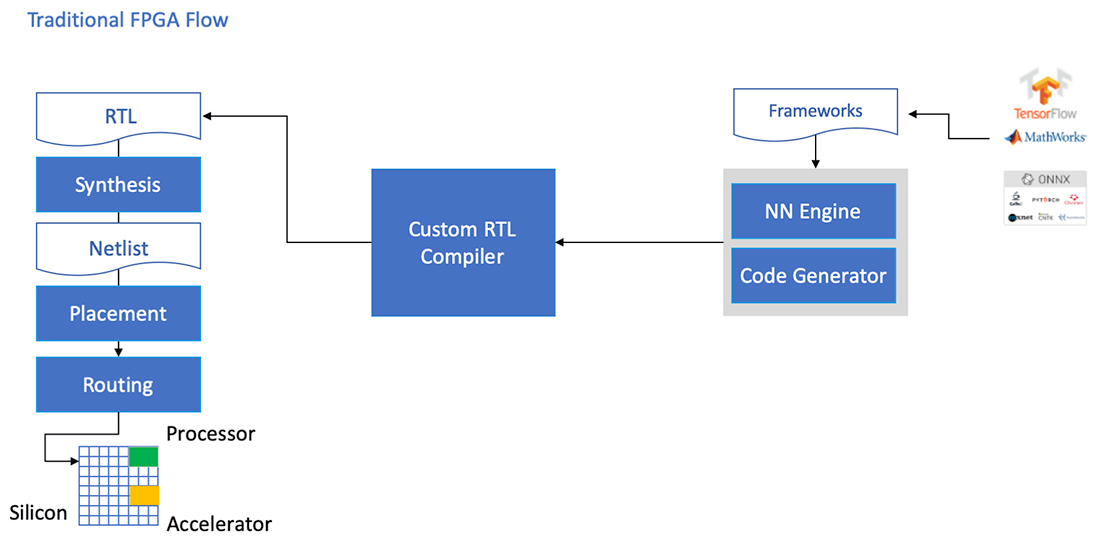

尽管FPGA优势突出，但由于传统的开发流程有时会让没有丰富FPGA经验的开发人员望而生畏，舍弃FPGA。为了有效实施通过NN框架生成的NN模型的FPGA，开发人员需要了解将模型转换为寄存器传输语言 (RTL)、设计综合和最终审定之间的细微差别，并需要制定具体的设计阶段路线，从而做到优化实施（图4）。
凭借其PolarFire FPGA、专用软件和相关知识产权 (IP)，Microchip Technology提供了一种解决方案，让没有FPGA经验的开发人员也能广泛地使用高性能、低功耗边缘推理。
PolarFire FPGA采用先进的非易失性工艺技术制造，旨在最大限度地提高灵活性和性能，同时将功耗降至最低。除了用于通信和输入/输出 (I/O) 的大量高速接口外，它们还具有深厚的FPGA结构，能够使用软IP内核支持高级功能，具体包括RISC-V处理器、高级内存控制器和其他标准接口子系统（图5）。
PolarFire FPGA架构提供了一套广泛的逻辑元件和专用功能块，通过PolarFire FPGA系列的不同器件获得各种不同的容量支持，具体包括MPF100T、MPF200T、MPF300T和MPF500T系列（表1）。
在特别令人关注的推理加速功能中，PolarFire架构包括一个专用数学块，提供一个具有预加法器的18位 × 18位有符号乘法累加函数 (MAC)。内置的点积模式使用一个数学块来执行两个8位乘法运算，通过利用模型量化对精度的影响可以忽略这一优势，提供了一种可提高容量的机制。
除了能加快数学运算外，PolarFire架构还有助于缓解在通用架构上实施推理模型时遇到的存储器拥堵问题，例如用来保存在NN算法执行过程中创建的中间结果的小型分布式存储器。另外，NN模型的权重值和偏置值可以存储在一个系数为16深 x 18位的只读存储器 (ROM) 中，这种存储器通过位于数学块附近的逻辑元件构建。
结合其他PolarFire FPGA结构特性，数学块为Microchip Technology更高级别的CoreVectorBlox IP奠定了基础。这将作为一个灵活的NN引擎，能够执行不同类型的NN。除了一组控制寄存器外，CoreVectorBlox IP还包括三个主要功能块：
- 微控制器：一个简单的RISC-V软处理器，可从外部存储器读取Microchip固件二进制大对象 (BLOB) 和用户特定型NN BLOB文件。通过执行固件BLOB的指令来控制CoreVectorBlox的整体运算。
- 矩阵处理器 (MXP)：这是一种由8个32位算术逻辑单元 (ALU) 组成的软处理器，旨在使用逐元素张量运算对数据向量执行并行运算，包括加法、减法、xor、移位、mul、dotprod等，并根据需要使用8位、16位和32位混合精度。
- CNN加速器：使用通过数学块实现的二维MAC函数阵列来加速MXP运算，运算精度为8位。
一个完整的NN处理系统将包括CoreVectorBlox IP块、存储器、存储器控制器和主机处理器，如微软RISC-V (Mi-V) 软件处理器内核（图6）。
在视频系统实施过程中，主机处理器将从系统存储器加载固件和网络BLOB，并将其复制到双数据速率 (DDR) 随机存取存储器 (RAM) 中供CoreVectorBlox块使用。当视频帧到达时，主机处理器将其写入DDR RAM，并向CoreVectorBlox块发出信号，以开始图像处理。在主机运行网络BLOB中定义的推理模型后，CoreVectorBlox块将结果（包括图像分类）写回DDR RAM中，供目标应用程序使用。
开发流程简化了NN FPGA实施
Microchip使开发人员避开了在PolarFire FPGA上实施NN推理模型的复杂性。NN模型开发人员无需处理传统FPGA流程的细节，而是像往常一样使用其NN框架，并将生成的模型加载到Microchip Technology的VectorBlox 加速器软件开发工具包 (SDK) 中。SDK生成所需的一组文件，包括正常FPGA开发流程所需的文件和上文提到的固件和网络BLOB文件（图7）。
由于VectorBlox Accelerator SDK流程将NN设计置于在FPGA中实施的NN引擎之上，因此不同的NN可以在同一FPGA设计上运行，而无需重复FPGA设计综合流程。开发者为生成的系统创建C/C++代码，并能在系统内快速切换模型，或使用时间切片同时运行模型。
VectorBlox Accelerator SDK将Microchip Technology Libero FPGA设计套件与NN推理模型开发的全套功能融为一体。除了模型优化、量化和校准服务之外，SDK还提供了一个NN仿真器，能让开发人员在FPGA硬件实施中使用其模型之前用相同的BLOB文件进行模型评估（图8）。
VectorBlox Accelerator SDK支持采用开放神经网络交换 (ONNX) 格式的模型，以及来自包括TensorFlow、Caffe、Chainer、PyTorch和MXNET在内的多种框架的模型。可支持的CNN架构包括MNIST、MobileNet版、ResNet-50、Tiny Yolo V2和Tiny Yolo V3。Microchip正在努力扩大支持范围，将大多数网络纳入预训练模型的开源式OpenVINO工具包 开放模型动物园中，包括Yolo V3、Yolo V4、RetinaNet和SSD-MobileNet等。
视频套件演示FPGA推理
为帮助开发人员快速启动智能嵌入式视觉应用开发，Microchip Technology提供了一个全面的样例应用，设计用于在该公司的MPF300-VIDEO-KIT PolarFire FPGA视频和成像套件和参考设计上运行。
基于Microchip MPF300T PolarFire FPGA，该套件电路板结合了双摄像头传感器、双数据速率4 (DDR4) RAM、闪存、电源管理和各种接口（图9）。
该套件附带一个完整的Libero设计项目，用于生成固件和网络BLOB文件。将BLOB文件编程到板载闪存中后，开发人员点击Libero中的运行按钮即可开始演示，处理来自摄像头传感器的视频图像，并将推理结果在显示屏上显示（图10）。
对于每个输入视频帧，基于FPGA的系统会执行以下步骤（步骤编号与图10相关）。
- 从相机中加载一帧画面
- 将帧存储在RAM中
- 读取RAM中的帧
- 将原始图像转换为RGB、平面化RGB并将结果存储在RAM中。
- Mi-V soft RISC-V处理器启动CoreVectorBlo x引擎，从RAM中检索图像，进行推理并将分类概率结果存储回RAM中。
- Mi-V使用结果创建一个包含边界框、分类结果和其他元数据的叠加帧，并将该框架存储在RAM中。
- 原始帧与叠加帧混合并写入HDMI显示屏。
该演示支持Tiny Yolo V3和MobileNet V2模型加速，但需要开发人员改动少许代码，将模型名称和元数据添加到包含两个默认模型的现有列表中，即可使用上述方法运行其他SDK支持的模型。
结论
NN模型等人工智能算法通常会施加计算密集型工作负载，这需要比通用处理器更强大的计算资源。虽然FPGA能够很好地满足推理模型执行的性能和低功耗要求，但传统的FPGA开发方法可能会很复杂，往往导致开发人员转向不太理想的解决方案。 如图所示，使用Microchip Technology的专用IP和软件，没有FPGA经验的开发人员也能实施基于推理的设计，更好地满足性能、功耗以及设计进度要求。
******
