精密数据采集的信号链设计很难？来看，ADAQ4003如何让它变简单！

精密数据采集的信号链设计，一直是一个极具挑战性的工作，工程师既要整合ADC、运算放大器等主要的模拟器件，也要考虑关键无源元件的选型和集成，还要满足整个系统在体积、成本方面的要求，工作的复杂性和难度都不小。

ADI推出的ADAQ4003 就是为了应对这一设计挑战而专门打造的解决方案，它是µModule精密数据采集信号链系列解决方案中的代表作，缓解了开发者所面对的组件选择、优化和布局等信号链设计挑战，从而缩短了精密测量系统的开发周期。同时，ADAQ4003还有助于开发者对系统空间进行进一步的优化。

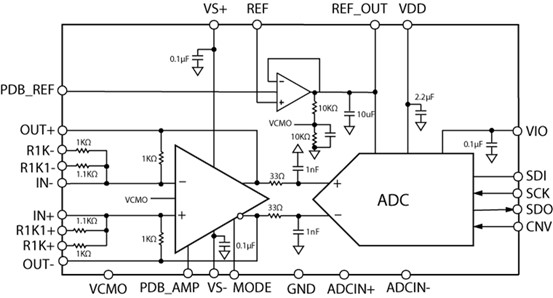

具体来讲，ADAQ4003采用系统级封装 (SIP) 技术，将多个通用信号处理和调节模块组合到一个套件中，减少了最终系统组件的数量。这些模块包括高分辨率18位、2MSPS SAR模数转换器 (ADC)；低噪声、全差分ADC驱动器放大器 (FDA) ；以及稳定的参考缓冲器。

ADAQ4003利用ADI的iPassives^®技术，集成了关键的无源元件，这些元件具有出色的匹配和漂移特性，可最大程度地减少与温度有关的误差源，并优化性能。

此信号链解决方案采用小型的49球CSP_BGA封装，面积仅有7mm × 7mm，与具有分立元件的类似解决方案相比，器件基底面减少了75%，可在不牺牲性能的情况下，实现紧凑的外形设计，并简化了最终系统的物料清单管理。

总之，基于这种高集成、小型化的设计，ADAQ4003对PCB布局的敏感度大大降低，同时仍提供了适应各种信号电平的灵活性，是仪器仪表、工业自动化、健康保健等高精密数据采集系统信号链设计的理想解决方案。
