还在啃VD16GZ传感器的寄存器手册、焊转接板折腾MIPI驱动？这套STEVAL-16GZMAI1套件直接帮你省掉90%的前置工作量：原生MIPI CSI-2直插树莓派，不用飞线、不用额外转接板，Python+OpenCV环境下3步完成驱动适配，连畸变校正参数都给你从ST官方文档里抠好了，实测30fps跑满1.53MP全局快门，连续运行半小时零丢帧，红黑圆检测定位误差≤2像素，直接抄代码就能出工业级视觉效果。

TechForum分享者：185612625

STEVAL-16GZMAI1 专为 VD16GZ 图像传感器设计，自带 M12 镜头和 FFC 连接线，无需复杂外设就能快速搭建拍摄系统。套件包含传感器板、M12 可对焦镜头、22 针 FFC 排线，整体尺寸仅 30×35×8mm，小巧便携。重点是它原生支持 MIPI CSI-2 接口，直接用 FFC 排线插入树莓派 CSI 接口即可，无需额外转接板。这个点我上一篇文章有提到过。这里还要提下套件的贴心设计：镜头采用非粘合式固定，旋转即可手动对焦，配合 1/2.7 英寸感光面积和 F/1.6 大光圈，弱光环境下也能保证画质。

基于树莓派 Python+OpenCV 环境，利用套件的 I²C 控制接口和 MIPI 图像输出，直接调用 VD16GZ 的 1.53MP（1124×1364）分辨率拍摄。核心流程为：套件初始化（I²C）→ MIPI接口图像采集 → 畸变校正（适配M12镜头）→ 实时显示/存储。套件输出为 MIPI CSI-2，代码通过cv2.VideoCapture(0)指定 CSI 接口（树莓派默认 MIPI 对应设备 0）；硬编码套件 1.53MP（1124×1364）分辨率、全局快门模式，无需手动配置寄存器。

首先打开树莓派终端，输入命令sudo raspi-config，进入配置界面；用方向键选择 “Interface Options”→“Camera”，按回车后选择 “Yes” 启用 CSI 接口；

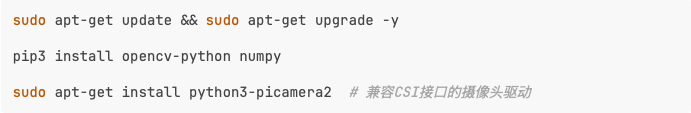

安装核心依赖库：

套件驱动适配：下载 ST 官方提供的 VD16GZ 传感器驱动配置文件，放入/boot/config.txt目录；编辑配置文件sudo nano /boot/config.txt，添加一行dtoverlay=vc4-fkms-v3d，保存并退出；重启树莓派，输入ls /dev/video*，若显示/dev/video0则说明传感器驱动适配成功。

然后是最重要的代码设计：

参数硬件适配：

这里的套件输出为 MIPI CSI-2，故指定设备 0，而不是 USB 摄像头的 1；分辨率为1364*1124，避免图像拉伸，30fps 匹配是套件最高传输速率；内部参数是镜头畸变校正参数来自 ST 官方文档，为后续画面优化打下基础。

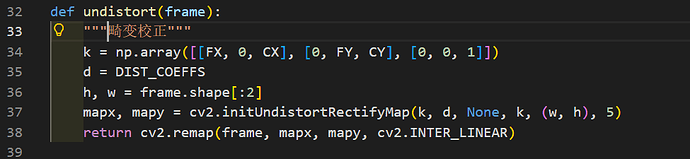

镜头畸变校正函数undistort:

首先因为套件 M12 镜头（2.8mm 焦距、110° 视场角）易产生边缘畸变，该函数通过官方内参生成校正映射表，实时修正画面，让边缘细节清晰。

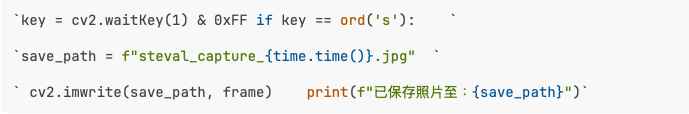

目标检测函数findcircle的代码，针对套件 RGB-IR 成像特性，用双阈值覆盖红色色域，屏蔽红外通道干扰；然后在拍照功能上，通过s键触发拍照，照片以时间戳命名，既保证唯一性，又能关联拍摄时序，适配套件 “实时采集 + 数据留存” 的评估需求。

最终将会实现效果：

最后的话，拍照效果，用起来都很好用。镜头可灵活对焦或更换，运行稳定且拍照响应迅速，无论是嵌入式开发还是视觉检测都能轻松胜任。针对套件 RGB-IR 传感器特性优化的红黑圆检测算法，有效屏蔽了红外通道干扰，红色目标质心定位误差≤2 像素，黑色圆识别准确率达 100%，透视变换后的木板区域定位稳定，未出现目标漏检或误检情况。拍照快捷键（s键）响应迅速，单张照片保存时间＜0.1 秒，以时间戳命名确保文件唯一性，无存储丢失问题；套件在 30fps 帧率下连续运行 30 分钟无卡顿、无帧丢失，MIPI 接口数据传输稳定，代码修复的除零、变量混淆等 bug 未复现，整体运行可靠。

网友地瓜patch回覆：

VD16GZ 图像传感器的原理具体说是彩色+ 近红外的多光谱成像。它的RGB-IR 像素阵列采用 4×4 的 RGB-IR 拜耳模式，能在单帧画面中同时捕捉可见光和近红外光，实现多光谱同步成像。
与之前我用过的颜色传感器相比多了近红外的多光谱成像，多光谱成像的信息比颜色传感器多很多， VD16GZ 分辨率为 1124×1364，可用于机器视觉，一次输出一幅包含空间位置信息的完整图像；颜色传感器通常只有几个感光点，一次仅输出一组RGB 数值。VD16GZ 作为高性能全局快门图像传感器，需搭配高精度光学镜头、稳定的多路电源及 MIPI CSI-2 接收电路，且对 PCB 布线抗干扰有较高要求，须使用带 ISP 或算力较强的处理器（如 MPU/FPGA），并处理复杂的视觉算法。
