步进电机 的 驱动技术，包括全步、半步和微步控制模式。 本文介绍微步控制模式
温度传感器
- 微步控制的概念
微步控制是一种先进的控制方法，它允许电机旋转到全步之间的多个中间位置，从而显著提高位置分辨率并实现更平滑的低速旋转。通过将每个全步细分为一系列等距的微步来达成这一目标。

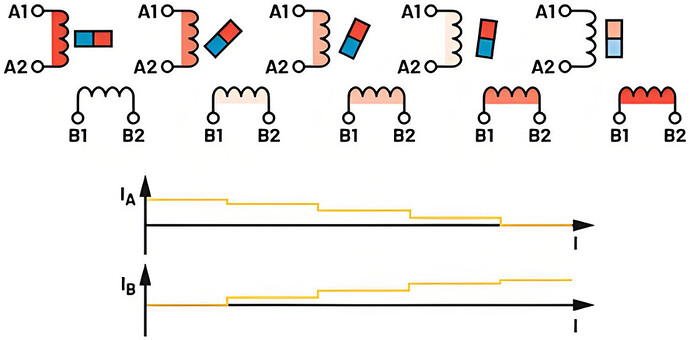

如上图，展示了微步控制过程中电机的不同状态，包括线圈 A1、A2 和 B1、B2 的通电情况以及转子的相应位置变化，直观地呈现了微步控制下电机的工作过程。

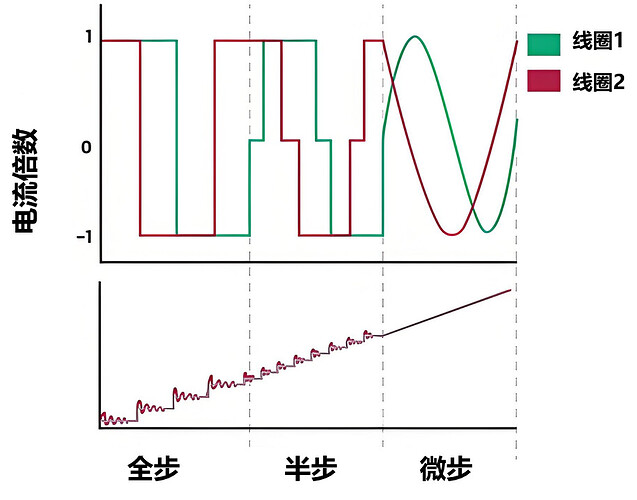

如上图，绿色曲线（线圈 1）和红色曲线（线圈 2）分别展示了在不同步模式下两个线圈的电流变化情况。可以明显看出，全步模式下电流变化是阶梯状的，半步模式下阶梯更细密，而微步模式下电流变化趋近于正弦波，更加平滑。
下方是位置过冲 / 振荡图，展示了在不同步模式下转子位置的变化情况。全步模式下位置过冲和振荡明显，半步模式有所改善，微步模式下位置变化更加平稳，几乎没有明显的过冲和振荡，进一步说明了微步控制在改善电机运行性能方面的优势。
有关全微步控制工作方式与实现技术的信息，请参阅：步进电机驱动基础 – 微步控制模式
相关产品
TMC2240 和 TMC5240 是智能、高性能的 2 相步进电机驱动 IC，集成了运动控制器，通过 8 点运动斜坡功能简化了系统架构，使用户能够轻松编程所需的位置和运动曲线
TMC2160 和 TMC5160 是高功率的 2 相步进电机驱动 IC，支持 256 微步分辨率和 MicroPlyer 微步插值。它们利用多种 Trinamic 技术优化驱动器性能，适用于从电池供电系统到高压工业应用的广泛场景。
TMC2300 是专为 2 相电池供电步进电机设计的低压驱动器，具备 256 微步分辨率以及 CoolStep、StealthChop2、StallGuard4 和 SpreadCycle 等功能。
