有些数据手册可能会通过外部链接提供元件特定配置的设置方法。THM15-2413WI-ND 是 Traco Power 生产的一款可调电源。因此，问题是：如何实际调整该元件的电压？
部分制造商会提供关于元件使用的详细说明，称为应用笔记。如果制造商为了节省当前数据手册的篇幅，可能会提供外部链接来展示这些说明。该数据手册的第二页提到：
参见应用笔记

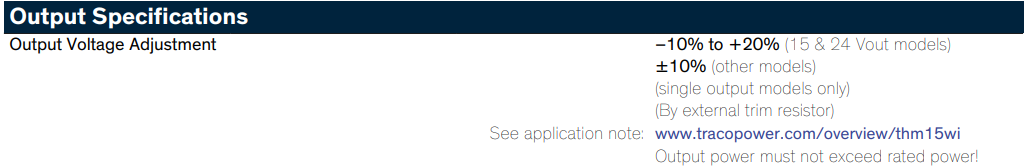

点击该链接会跳转到 Traco 的产品页面。点击 “附加文档” 下方标注为 “应用笔记” 的条目，会弹出三份文档。你需要点击其中包含 Voltage Adjustment. 字样的那份。尽管应用笔记指出该系列的调节范围为 – 10% 至 10%，但 15V 和 24V 模块有一个特殊说明：这两种模块的调节范围可达到 – 10% 至 20%，具体参见数据手册第二页的 “输出电压调整” 说明。无论调节范围如何，所使用的计算公式是相同的。

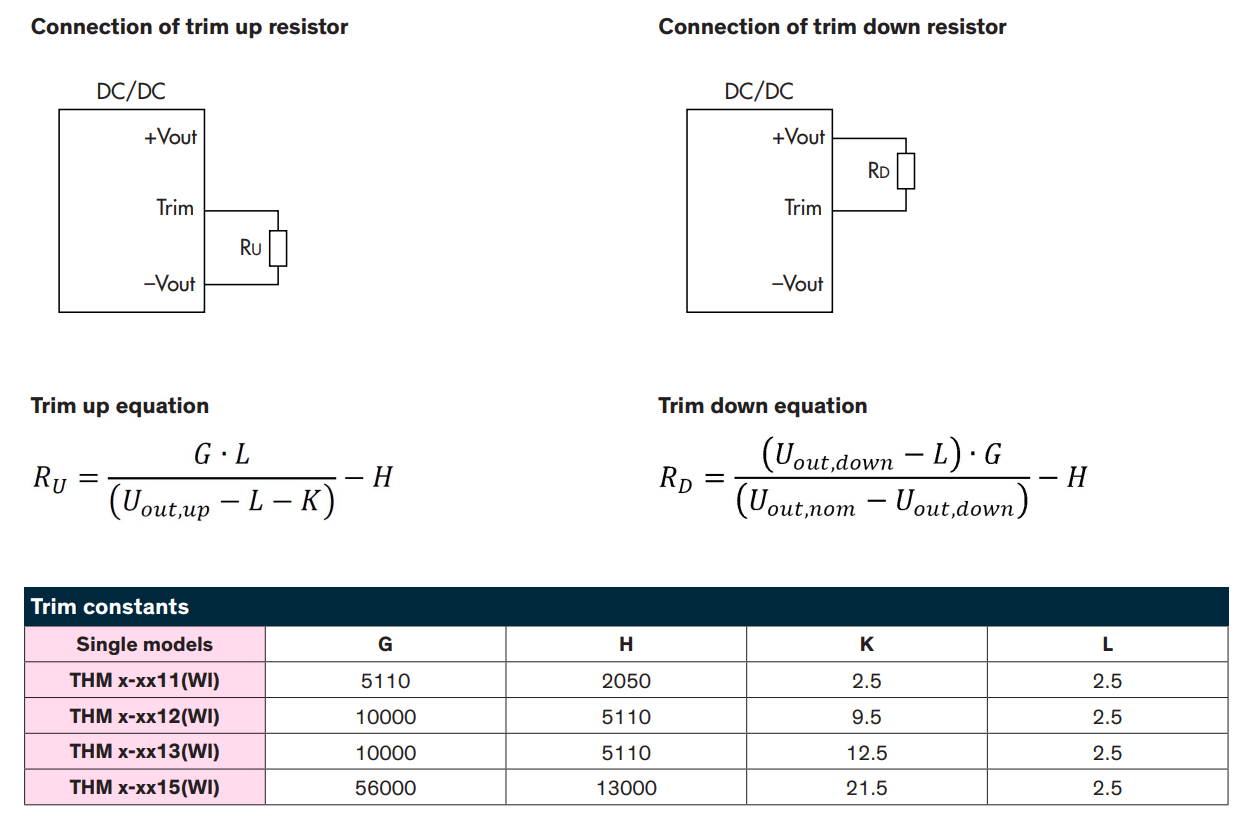

为方便操作，以下是升压和降压所需的设置：
- 升压调整电阻的连接
- 降压调整电阻的连接
本型号的末尾为 13WI，因此适用表格中的第三行常数。
以下是电压从 1% 逐步提升至 20%（以 5% 为增量）的电阻值示例表：
电压提升百分比 | 调整后的输出电压 | 微调电阻的阻值 |
|---|---|---|
1% | 15.15 | 161,557 |
5% | 15.75 | 28,223 |
10% | 16.5 | 11,557 |
15% | 17.25 | 6,001 |
20% | 18 | 3,223 |
若需要降压，以下是以 5% 为增量的示例表：
电压降低百分比 | 调整后的输出电压 | 微调电阻的阻值 |
|---|---|---|
-1% | 14.85 | 818,223 |
-5% | 14.25 | 151,557 |
-10% | 13.5 | 68,223 |
请注意，我们可能没有这些精确的电阻值，因此你需要根据实际情况向上或向下取整。Traco 还建议使用额定功率至少为 1/16W 的电阻。此外，请务必注意输出功率不得超过额定功率。
