XR21V1410 评估板上的跳线配置和官网资料不同？原因是这个！

关键词: 开发板

问：硬件公告：XR21V1410 评估板上的 RTS# 引脚连接问题

如果你发现 XR21V1410IL-0C-EB 评估板（EVK）上的跳线配置与 MaxLinear 官方网站上的资料存在差异相关的问题，请注意以下内容：

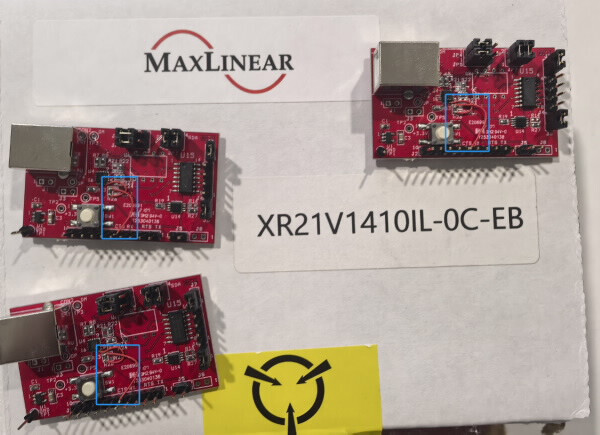

问题具体涉及第 4 引脚（RTS#）及其与上拉电阻和排针的连接。与产品文档中的描述不同，实际电路板上的第 4 引脚并未连接到上拉电阻或排针，而是直接连接到 3.3V（3V3）。

关于此问题，请查看以下详细信息：

在 1.x 版本中，该电路板存在一个错误：RTS# 引脚与 CTS# 引脚相连。因此，制造商对电路板进行了硬件修复。

评估板和原理图已更正，但 Gerber 文件尚未更正。

请参考以下链接中显示的原理图和评估板用户手册：

XR21V1410IL-0C-EB 评估板原理图和设计文件

技术建议：
对于评估板测试，请保持原始板设置；对于您的电路板设计，则取决于您的应用。

如果您使用 CDC-ACM 驱动程序，应将 CTS 引脚下拉，以避免由于默认启用的硬件控制流程而导致的传输失败（参考数据手册的表 1）
