2张图 看明白555 定时器这2个最新成员的区别

关键词: 定时器

问：经典小巧的555 定时器

经典 555 定时器的最新成员 —— Microchip 的 MIC1551 和 MIC1553。

在数据手册中，它被称为 “IttyBitty RC 555 型定时器 / 振荡器”。其采用 SOT-23-5 封装，工作电源电压可低至 2.7V 直流。

MIC1551 和 MIC1553 有何区别？

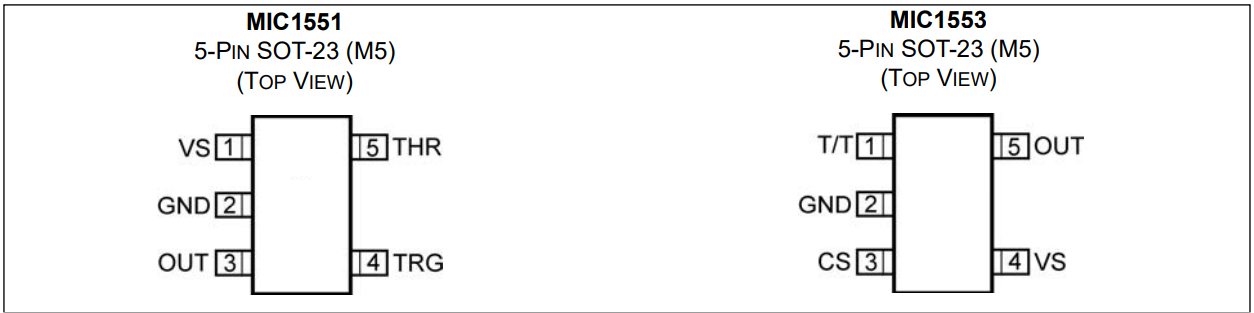

经典的 555 定时器有 8 个引脚，而 MIC1551 和 MIC1553 仅有 5 个。因此，这些更小的器件在功能上会有所受限。为缓解这一问题并简化设计，Microchip提供了如下图 所示的两种变体：

MIC1551：根据数据手册，MIC1551 可作为无稳态（振荡器）或单稳态（单脉冲）器件使用，具有独立的阈值输入和触发输入。在单脉冲模式下，输出脉冲宽度由外部电阻和电容精确控制。时间延迟可从微秒级精确控制到小时级。在振荡器模式下，输出用于提供精确反馈，仅需一个电阻和一个电容即可产生占空比为 50% 的方波。

MIC1553：根据数据手册，MIC1553 专为无稳态（振荡器）操作设计，具有片选 / 复位（CS）输入，可实现低功耗关断。仅需一个电阻和一个电容即可产生占空比为 50% 的方波。

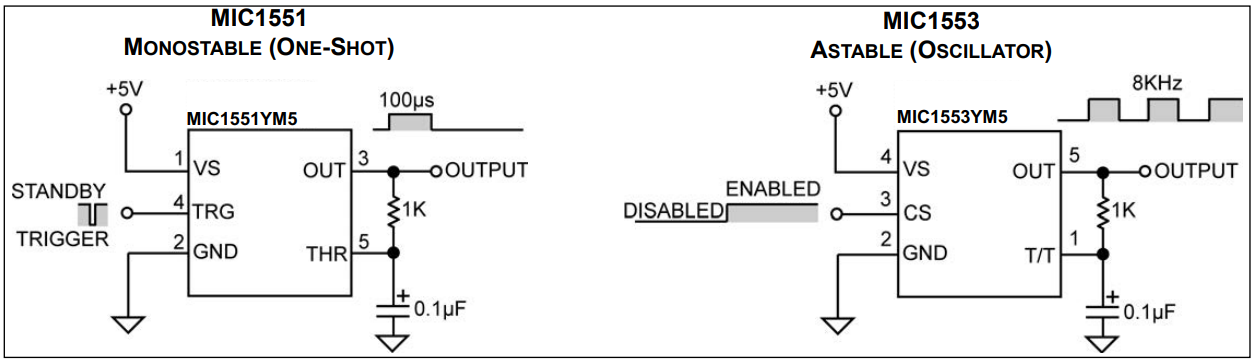

典型应用电路

用Microchip MIC1551 和 MIC1553 进行面包板实验

如果您想对这些新电路进行实验，可以使用诸如 Sparkfun 00717 之类的转接板。

更多定时器设计方案的信息, 请查看

• 微控制器內定时器基础知识：入门指南
• 适用于采用 555 定时器的高端MOSFET驱动器的电荷泵电源
• AVR 微控制器定时器 TCA 模式介绍
• AVR 微控制器定时器 TCD 模式介绍
• kHz 晶体选型设计师指南
• 理解晶体振荡器参数以优化元器件选择

******
