问：什么是 DC-DC 开关稳压器的静态电流 IQ

在 DC-DC 开关稳压器中，静态电流 I_Q 是DC-DC 开关稳压器在 “待机但未工作” 状态下的自身功耗基准，反映了 IC 内部基础功能的能耗水平。

定义与测量条件

I_Q定义为 IC 在无负载、非开关但已使能状态下的电流消耗。具体条件包括：

无负载：IC 输出端无电流流出（如降压转换器的 SW 引脚或升压转换器的V_OUT引脚无电流），所有电流仅在 IC 内部流向地。
非开关状态：IC 内所有功率开关（主开关、控制开关、同步整流器）均关闭，IC 处于高阻抗状态，功率级与输出完全断开（仅部分器件的 MOSFET 体二极管可能无法关闭）。
已使能：IC 通过 EN 引脚开启，不处于欠压锁定（UVLO）或其他关断状态，且需启用节能模式（若有）。

电流来源与构成

能量输入：I_Q 主要来自V_in和V_OUT，具体取决于转换器类型：
- 降压转换器：I_Q 通常仅来自输入电压 V_in；
- 升压 / 降压 – 升压转换器：I_Q 可能同时来自V_in和V_OUT。
内部消耗：I_Q用于维持 IC 基本功能，包括为内部精密基准电压源、振荡器、热关断电路、逻辑门等供电，不包含功率级输入电流或栅极驱动电流（因非开关状态下这些电流为零）。

关键特性与误区

非无负载输入电流：I_Q 仅反映 IC 自身的 “开销” 电流，而实际无负载时 IC 仍需周期性开关以维持输出电压（因输出端存在泄漏损耗），此时的平均输入电流远大于I_Q 。
测试条件依赖性：I_Q 规格仅在数据手册规定的输入 / 输出电压、温度等条件下有效，超出推荐范围时无法保证。

总结：I_Q 是 DC-DC 开关稳压器在 “待机但未工作” 状态下的自身功耗基准，反映了 IC 内部基础功能的能耗水平，但其数值不等于实际应用中的无负载电流，需结合系统配置综合分析。

例: TPS61220 静态电流

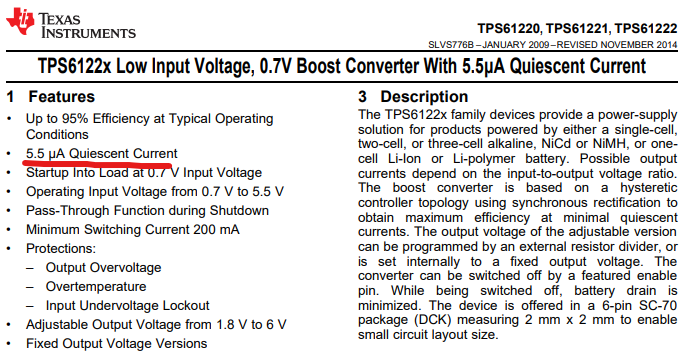

TPS61220 的静态电流IQ是指 IC 在无负载、非开关（功率级关闭）且已使能状态下的自身功耗电流，典型值为 5.5μA（测试条件：I_O = 0 mA, V_EN = V_IN = 1.2 V, V_OUT = 3.3 V）。
