规格书中没写 这两个圆形连接器的针脚直径是多少？

关键词: 连接器

问：M8 和 M12 圆形连接器中的不同针脚直径

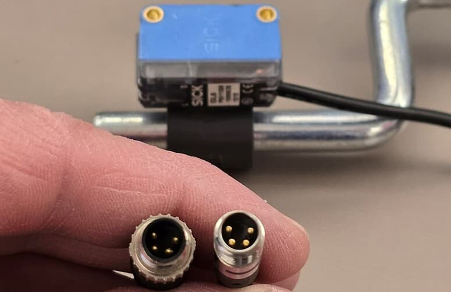

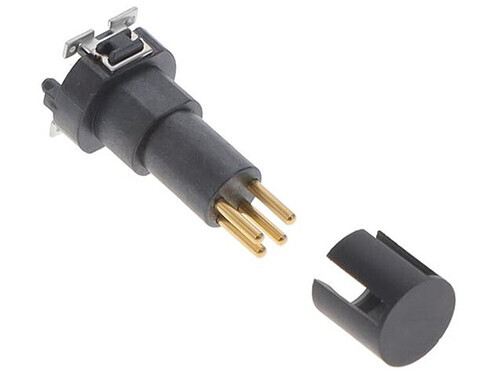

对于 M8 和 M12 圆形连接器，标准允许存在多种不同的针脚直径。在工业传感器中，如图 1 和图 2 所示，我们有时会遇到不同尺寸的针脚。

• 根据 IEC 61076-2-104 标准，M8 连接器的公针直径可能为 0.6 mm、0.7 mm 和 1 mm。
• 根据 IEC 61076-2-111:2017 标准，M12 连接器的公针直径可能为 1.0 mm 和 1.5 mm。

• 连接器兼容性

通常情况下，这些连接器是兼容的。然而，我们可以设想这样一种情况：使用 1 mm 针脚的 M8 插头反复插拔后，可能会导致插座中的弹片张力减弱，从而造成接触不良。
特别是在将 1 mm 的插头替换为 0.6 mm 针脚时，这种现象更容易发生。

技术小贴士：连接器规格书中往往不会标注针脚直径，因此建议使用制造商推荐的配套附件，以确保可靠配合。
