通过I2C连接评估板与PMODACL板读取XYZ轴加速度数据

关键词: 开发板

问：IIC 主项目示例- 基于Analog Devices的Digilent PMOD來读取XYZ加速度数据

以下将介绍下载、导入和运行IIC 主项目示例的基本步骤。EK-RA6M1作为主控设备，通过I2C接口连接外部PMODACL加速度计板，并在RTT查看器终端窗口打印XYZ轴加速度数据。

瑞萨EK-RA6M1评估套件 在DigiKey有售

想了解有关瑞萨 EK-RA6M1 评估套件功能的更多信息，请参阅此项目（显示评估板上的用户按钮和 LED 功能）。

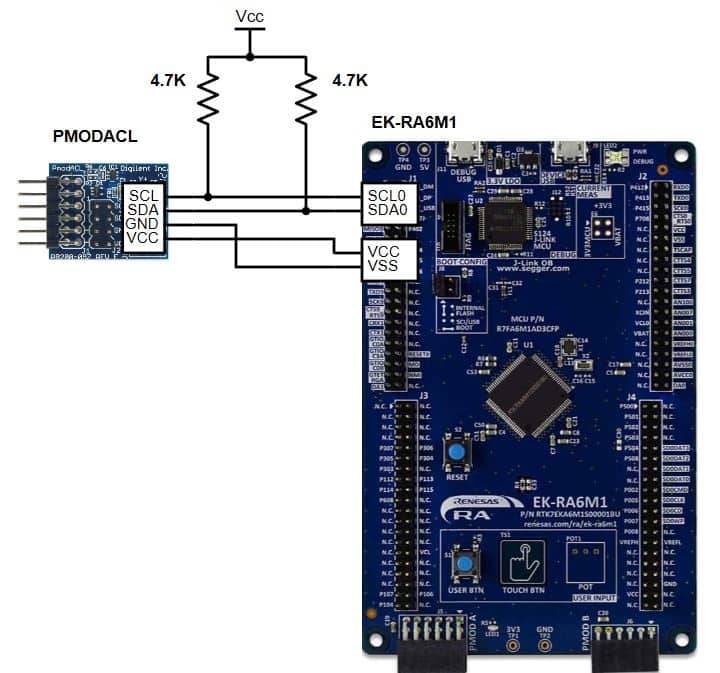

将EK-RA6M1的USB接口J11（DEBUG USB）连接至主机PC的USB端口（或5V电源），并将USB接口J9（DEVICE USB）连接至主机PC的USB端口。按图示连接评估板与PMODACL板。

1. 启动e2 studio并浏览至要导入项目的工作区。
2. 在e2 studio中，从文件（ File ） 下拉菜单中选择导入（ Import ） 。
3. 在导入（ Import ） 对话框中，选择常规（ General ） ，然后选择现有项目至工作区（ Existing Projects into Workspace ） 。
4. 点击选择根目录（ Select root directory ） ，浏览至快速入门示例项目文件夹所在位置。选择iic_master示例项目并点击完成（ Finish ） 。
5. 在e2 studio中运行构建（ Build ） 和调试（ Debug ） 图标，然后单步执行恢复（ Resume ） 图标直至主程序循环。

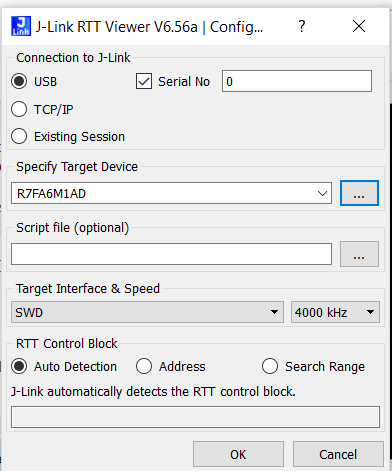

6. 在主机PC上运行SEGGER的“J-Link RTT Viewer V6.xx”工具

勾选“序列号（ Serial No ） ”复选框并选择确定（ OK ）

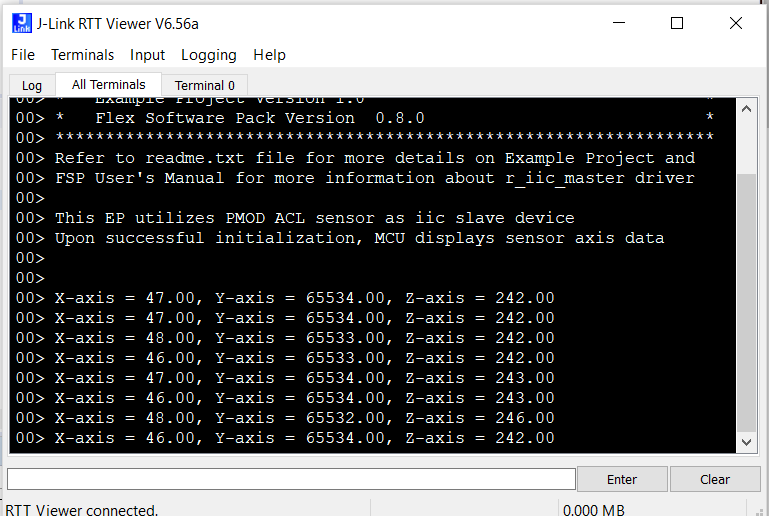

初始化成功后，RTT查看器将显示PMODACL传感器的XYZ轴加速度数据

IIC 主项目示例项目可从github下载：https://github.com/renesas/ra-fsp-examples/tree/master/example_projects/ek_ra6m1/downloadable/iic_master

瑞萨示例项目代码

瑞萨为RA微控制器家族提供了多个经过编译和测试的示例项目。项目范围涵盖从ADC和CRC示例到FreeRTOS项目。所有项目均位于github链接中。
