这个电容式触摸传感器开关的LED控制电路比较特别

关键词: 电容式触摸传感器, LED 控制

问：Schurter CPS 系列带 LED 开关

Schurter CPS 系列开关是电容式触摸传感器，可用作瞬时按钮（NO 或 NC）或带有多色LED的闭锁开关（LA）。在这些开关里，没有内置晶体管 NPN / PNP。相伴开关功能，控制 LED 是不同的电路。

当RGB的不同导线接地时，回路导通，然后LED点亮。有关更多详细信息，请参阅其数据手册。

该开关可与带有NPN晶体管输出的PLC配合使用（集电极开路，发射极接地）。它可以与微控制器一起使用，感应输入并驱动LED输出，如下所示。

当检测到 LED 输入线被下拉至接地时，将点亮相应的LED；当该检测到 LED 输入线保持浮动时，将关闭LED（内部上拉电阻器将微控制器输入拉至3.3V）。

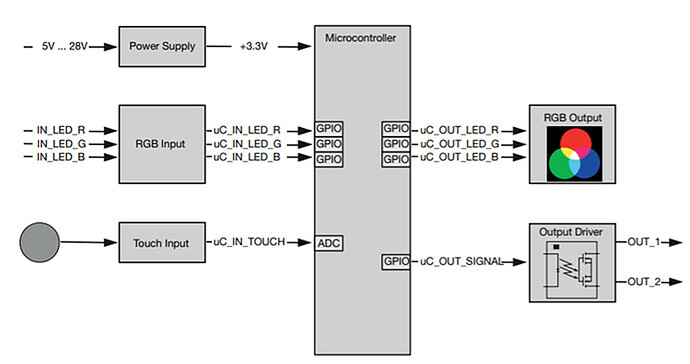

开路集电极 NPN 晶体管可以做到这一点。当晶体管关闭时，它本质上是一个开路状态，当打开时，它将把集电极几乎拉到地上（通常为0.1V到0.2V）。下面是 LED 控制的推荐示意图。
