问：通过LC滤波器，来改善高速DAC电源相位噪声
对于高速DAC供电电源的选择，LDO是久经考验的稳压器，尤其适合用来实现优质噪声性能。相关技术资讯，可参阅文章：选择超低噪声的LDO来改善相位噪声 。
但是并非只能选择LDO而别的电源不可以用，根据整体系统要求，通过适当的LC滤波，开关稳压器也可提供电源解决方案，从而简化电源解决方案。
但由于采用LC滤波器，所以应注意串联谐振，否则噪声可能变得更糟。对于谐振可通过降低电路Q值来实现——通过为电路增加损耗性元件，加以控制。
下图显示一个设计实例，其采用AD9162 DAC，时钟电源也是由ADP1740 LDO提供，但其后接了一个LC滤波器。
原理图显示了所考虑的滤波器，RL模型表示电感，RC模型表示主滤波电容 (C1+R1)。红圈里是原始的LC滤波电路，蓝圈是为了减小Q值额外增加的损耗性元件。

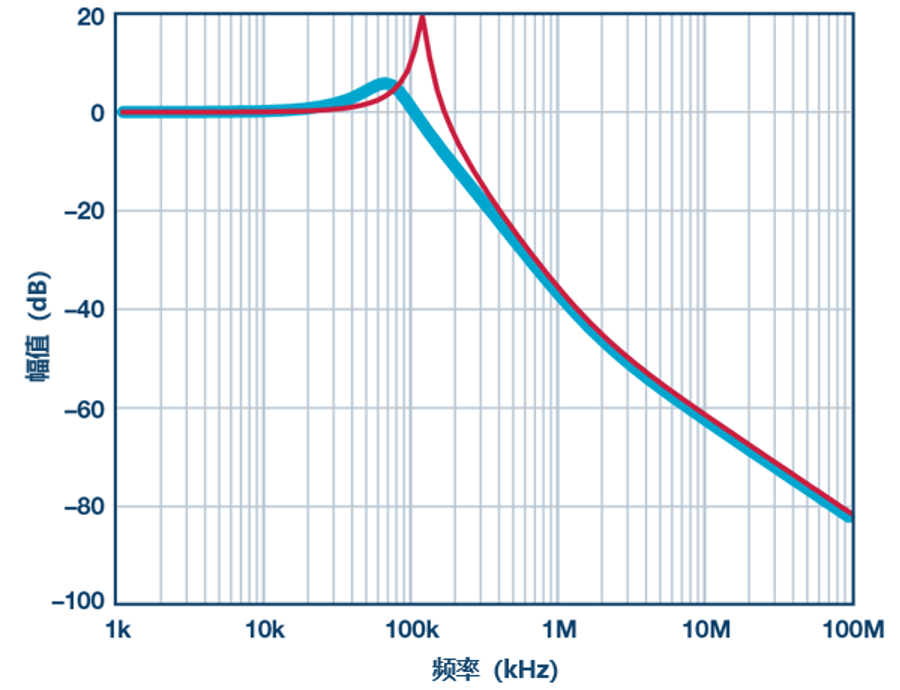

滤波器响应如下图所示，红线是原始的LC电路响应曲线，蓝线是改进后的响应曲线。我们看到Q值减小了。
我们再来看看，对于相位噪声响应，蓝线是原始的LC电路响应曲线，橙线是改进后的响应曲线。可见，相位噪声得到改进。
总之，噪声不仅会因为电源选择的不同而有差异，而且可能受到输出电容、输出电压和负载影响。因此设计时应当仔细考虑这些因素，尤其是对于敏感的供电轨。
