问：电流测量：直接测量与间接测量
电流测量主要有直接测量和间接测量两种，今天我们就来详细介绍一下。
- 直接测量
根据欧姆定律，电流通过一个已知阻值的电流检测电阻，通过测量电流检测电阻的电压来精确计算电流值。
这种方式经济、准确、有效，理论上具有无限的带宽。然而，对于大电流的情况，电流检测电阻发热严重。这意味着当电流很小和电流很大的情况，由于电阻温度系数影响，会产生较大误差。因此，我们需要具有超低的温度漂移的电流检测电阻。
电动势（EMF），即两个不同的导电体或半导体之间的温差会在两者之间产生电位差。热容量的任何差异，例如传感器阴极连接到更大的铜质量（接地层），都会在温度分布中产生不匹配，从而导致由热电动势效应引起的测量误差。
因此，必须注意电流检测器的连接和所产生热量的分配。
- 间接测量
通电导线周围会产生磁场，电流传感器可以通过检测磁场，来得知电流的大小。从而实现间接测量。

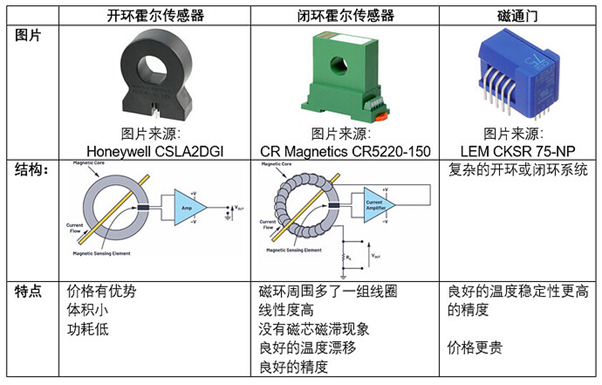

Digi-Key电流传感器主要有下面几种类型：
- 开环霍尔传感器：霍尔传感器是由一个高磁导率磁环构成，被测电流线通过该磁环。
- 闭环霍尔传感器：闭环霍尔传感器在磁环周围多了一组线圈，通过测量补偿电流，提高了线性度，没有磁芯磁滞现象，从而具有更好的温度漂移和更高的精度。但额外的补偿电路使传感器更昂贵，带宽上有时也会有限制。
- 磁通门：是一个复杂的开环或闭环系统，通过监测饱和磁芯的磁通变化来测量电流。它提供了良好的温度稳定性和精度，但是价格更贵。
本文小结
直接测量和间接测量各有优缺点。一般来说，直接测量一般更加精确也更加经济。间接测量不需要接入电路，因此对电路没有额外的损耗，特别是对于大电流的测量，有很好的应用。大家可以根据实际的需要进行选择。
