作者: Alan Yang
关键词: 测量

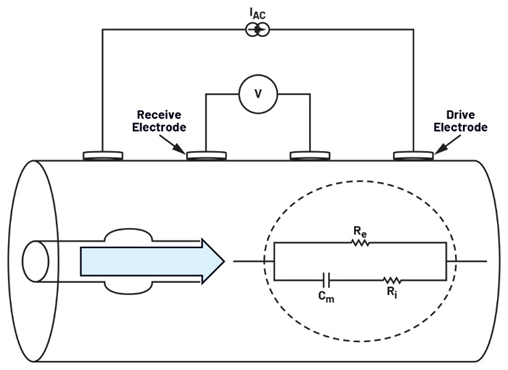

通过测量人体组织对微弱交流电的阻抗变化，可获得反映血容量变化的心脏阻抗信号。人体由大量细胞构成，生物组织的电气特性可用图1 所示等效电路模型表示。
该模型采用三个元件描述生物阻抗：
- Cₘ：细胞膜并联电容
- Rₑ：细胞外液电阻
- Rᵢ：细胞内液电阻
上述参数并非单个细胞的电气参数，而是整片组织的整体等效电气特性，该模型称为三元件 RC 生物阻抗模型。
系统采用四电极法测量人体生物阻抗。其原理为：通过一对电极施加激励电流，另一对电极提取电压信号。

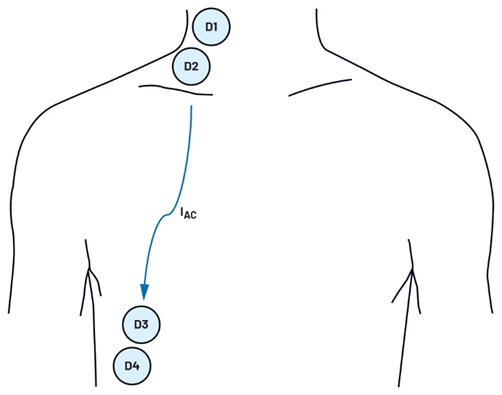

如图 2 所示，采用标准 ICG 采集配置，放置 4 个 3M 银 / 氯化银（Ag/AgCl）凝胶电极。
电极功能：
- D1、D4（激励电极对）→ 向人体注入高频交流电流
- D2、D3 → 测量胸腔两端电压
由于胸腔阻抗随心脏活动周期性变化，两端电势差也随之改变，这一变化的电势信号即为 ICG 信号。
信号采集时，电极最优放置位置：
- D1 激励电极：贴于左右耳后凹陷处
- D4 激励电极：置于上腹部
- D2 传感电极：对称贴于双侧锁骨上方
- D3 传感电极：置于剑突下方凹陷处两侧
