从变压器到用电设备的控制面板这个值很关键！

作者: Lashley Wang

关键词: 短路

短路电流额定值（SCCR）是电气和防火安全的关键指标。我们熟悉SCCR，因为它是UL 508A标准中关于熔断器和断路器等功率元件的规范。为了更好地理解这些指标，让我们从上游馈线（特别是变压器）的角度来探讨SCCR。

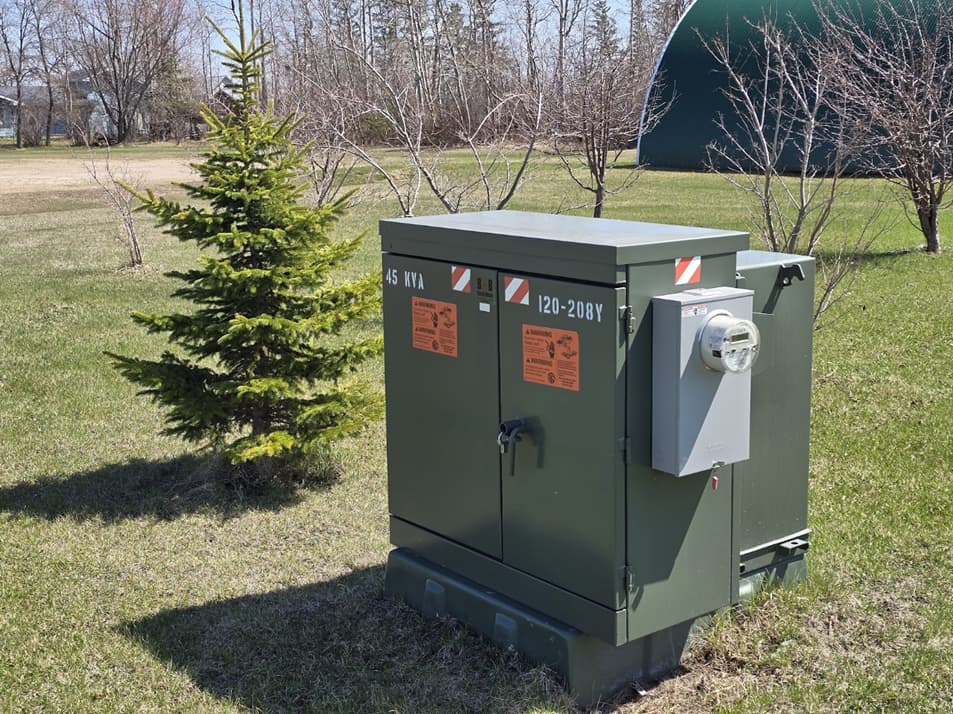

图1所示的变压器是为一个小型木工车间安装的。这是一个简单的决定，因为三相电源线紧邻该物业。新的三相系统使操作员能够使用更小、更高效、更便宜的三相电机。业主表示，将来他们可能想增加一个10到20马力的电机。

安装变压器时，电工问业主：“您的设备是否设计用于承受新变压器的SCCR？”

SCCR 体现了馈线与控制面板之间的关系

为了进行数量级估算，我们参考UL 508A表SB4.4，该表描述了三相变压器的可用故障电流。根据该表，所示的变压器可能提供7.44 kA的电流。因此，车间的进线口以及设备控制面板必须达到或超过此值。考虑最坏情况：叉车司机Elmer造成相间短路，引发工业事故。

按照 UL 508A 标准制造的面板应达到多高的 SCCR 等级？

车间的设备，包括壁挂式断路器面板和机器，必须设计用于承受馈线的故障电流。控制面板绝不能成为最薄弱的环节。

例如，控制面板可能包含一个用于15马力电机的电机启动器。该启动器可能由匹配的电机启动保护器（MSP）保护，该保护器在208 VAC系统上设计为75 kA的SCCR。这将提供良好的保护水平，前提是机器的其余部分按照符合UL 508A标准的75 kA SCCR进行设计。

我们认识到图1中所示的变压器相对较小。如果机器安装在包含100 kVA及以上变压器和高功率负载中心的商业环境中，其安全裕度将会降低。在所有情况下，系统的设计都确保下游设备受到馈线最大故障电流能力的保护。

总结思考

按照UL 508A标准设计的工业控制面板体现了一个极其复杂的环境。还有哪个地方能让设计师在同一控制面板中同时处理粗导线、细导线、编程以及规范合规性呢？
