用一个例子说明热插拔控制器是怎样通过检测回路电流来实现电流限制的

作者: Alan Yang

关键词: 电源设计

热插拔控制器通过采样电阻（R_SENSE） 实时检测回路电流，结合误差放大器（EA） 形成闭环电流限制，将故障电流控制在安全范围，区别于传统的开环过流保护，响应更快、精度更高。

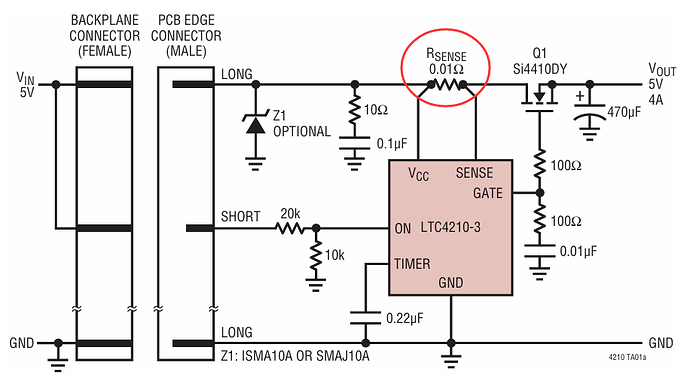

我们以 ADI LTC4210 为例子来说明，下面是典型单通道5V热插拔连接器

• 采样原理：RSENSE​（0.01Ω）串联在主通路，控制器通过 SENSE 引脚检测VIN​与VOUT​的压差（VSENSE​=ILOAD​×RSENSE​）。
• 限流计算：LTC4210-3 电流限制阈值ILIMIT​=50mV/RSENSE​=50mV/0.01Ω=5A，与电路图标注VOUT​最大 4A 匹配（留安全裕量）。
• 工作逻辑：当ILOAD​接近 5A 时，控制器内部误差放大器调节 GATE 电压，将电流钳位在 5A 左右，避免瞬态大电流冲击。

技术小贴士：采样电阻（RSENSE） 开尔文采样（Kelvin Sensing） 布线方式

开尔文采样（Kelvin Sensing） 布线方式，专门用于高精度电流采样电阻（RSENSE​）的 PCB 布局，目的是最大限度消除导线电阻（PCB 走线电阻）对电流检测精度的影响。

• 主电流路径电阻叠加：大电流从 VIN​ 流经 PCB 走线 → RSENSE​ → 负载，这段主走线本身有微小电阻 RTRACK​。
• 采样电压被 “污染”：控制器实际检测到的电压是 VSENSE​=ILOAD​×(RSENSE​+RTRACK​)，而不是理想的 ILOAD​×RSENSE​，导致电流检测值偏大，限流 / 保护阈值不准。

相关产品：

• ADI
• LTC4210

相关资料：

• LTC4210数据手册
