关键词: 晶振
作者: Alan Yang

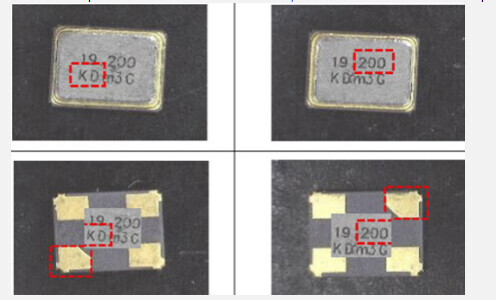

若您发现 IQD 晶振 LFXTAL069404 的斜角位置存在差异（即斜角位置与数据手册图示不一致），如下图所示：
我们已就此与原厂进行核实，原厂回复如下：
上图中晶振封装上的斜角（边角小倒角）为正确状态。真正的问题在于：元件顶面印刷的标识不统一，从而造成了混淆。
该晶振在电气性能上仍可正常工作，因为其仅在 1 脚与 3 脚之间连接。即使贴片机从底部视觉识别，仍可正常完成贴装。
问题仅出现在 AOI（自动光学检测）环节。由于元件印字不统一，AOI 设备可能会误判元件贴装方向错误。
通常解决方法：对 AOI 设备进行编程，仅针对该晶振，允许其正反两种方向均判定为合格。
更多晶振设计技术的信息, 请查看
******
