在使用 无焊面包板 进行原型开发时，我们常需要将电路连接到示波器、频谱仪或函数发生器进行测试。传统做法是直接使用示波器探头或带鳄鱼夹的测试线，但在面包板上，这种方式往往既笨拙又不可靠。
为什么示波器探头不适合面包板？
问题并非出在探头设计，而是 探头设计初衷与面包板使用场景完全不匹配。
面包板接触压力低，插孔松紧不均。
示波器探头弹性夹子和探针有一定的“抓拉力”。
在调试过程中频繁移动探头，与元器件接触不稳定。
因此实际体验往往是：
“探头一碰，元件就被拽出面包板。”
这不仅浪费重新插接的时间，更可能在重新布线时引入新的接错，导致后续排查困难倍增。
更好的替代方案：双绞线 + 香蕉头转 BNC 转接头
一个更稳固又便宜的替代方案，是使用 双绞线（22 AWG） 配合香蕉插头转 BNC 转接头。

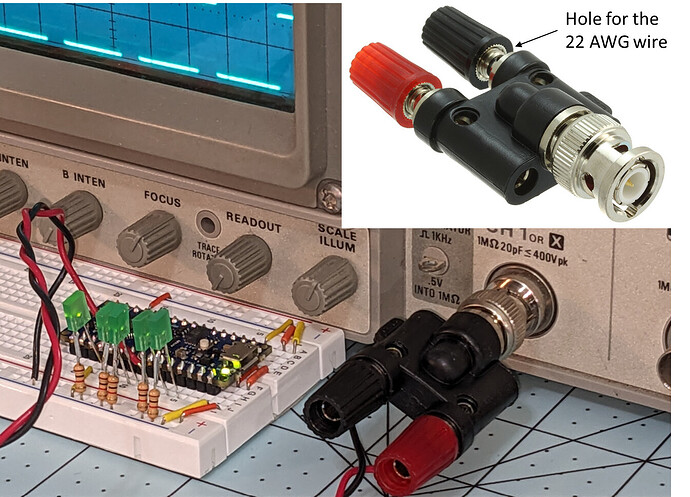

如下图示例所示（略）：
双绞线的一端直接插入面包板，接触稳定、不会“弹出”。
另一端通过 BNC 转接头上的压线孔固定，并牢固锁紧。
转接头再接入示波器或函数发生器的 BNC 端口。
这样即可形成一个 “不易松脱的低成本测试链路”。
核心优势：
- 连接更牢固，不会拽出元件
- 成本低，易制作
- 双绞线可减少一定的噪声和耦合
- 更适合面包板这种低频、实验性场景
使用限制与注意事项
- 频率、负载与信号完整性限制
- 需要明确的是，这种方案本质上行为类似 1× 探头：
- 其输入阻抗不高
- 信号线并非屏蔽电缆
- 高频性能有限
- 对电路的负载效应显著
因此：
- 不适用于高频 RF 测量
- 不适合高速边沿信号
- 也无法取代 10× 高阻抗探头（其输入阻抗通常为 10 MΩ）
特别需要警惕的是：
当示波器输入设置为 50 Ω 时，直接用双绞线连接可能会“短路式加载”被测设备，导致 DUT 工作异常，这对初学者尤其危险。
信号泄漏
双绞线虽具备一定抗干扰能力，但依然远不如同轴结构。
天线互易性原理意味着：
它不仅会接收干扰，也可能向外辐射干扰。
不过，这种限制恰好与面包板本身的高速性能不足相吻合，通常不是痛点。
安全警告：面包板不适用于高压
香蕉插头类型的配件（非“安全触控型”）普遍有一个风险：
插头或金属部件裸露，容易造成触电。
这意味着：
❌ 面包板不能用于高压电路
❌ 非绝缘香蕉插头也不能用于高压
原因很简单：
面包板弹片松动 → 接触不良
插线会反复更换 → 手指不可避免地靠近导体
高压 + 人手靠近 = 实际操作中的高风险
对于需要更高电压的实验，应改用：
DIN 导轨端子排、螺丝端子、绝缘接线端子等更安全的方案。
总结与最后的思考
示波器探头并非面包板的最佳搭档，反而容易导致元器件被拉出。
双绞线 + BNC 转接头是一种成本低、稳定性好的测试方法。
其频率与电流性能与面包板自身限制大致匹配，非常适合作为原型验证手段。
但必须牢记：不要在面包板上搭建高压电路。
