如何使用APIO 在Linux主机上开发Lattice这块 FPGA开发板？

关键词: 开发板

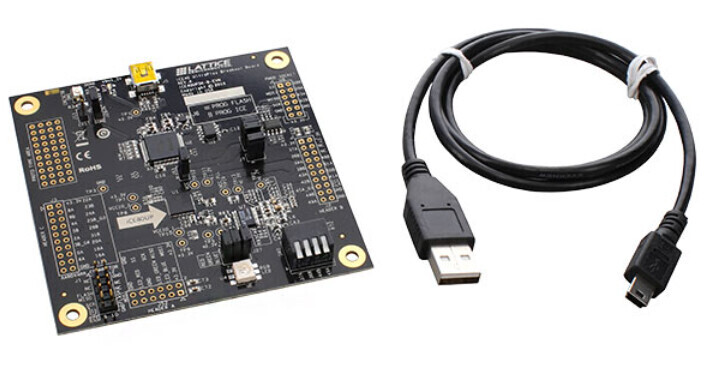

Lattice iCE40 UltraPlus 开发板的基础入门演示。这款开发板定位入门级 FPGA 开发，性能强大，能够满足多种应用场景的需求，套件内还配备了用于连接电脑主机的 USB 数据线。

在本次演示中，我们将展示如何使用 APIO 机制在 Linux 主机上开发该板卡。正如我们之前提到的，APIO 本质上是一个封装工具，它为 yosys、nextpnr、icepack 等工具提供了一个非常易用的操作界面。

• Apio 是一个开源跨平台 FPGA 开发工具集，提供静态预构建包、项目配置工具和简单命令行界面，用于验证、综合、模拟和上传您的 Verilog 设计至 FPGA 开发板（目前仅支持 Lattice 的 iCE40 系列）。

第一步：安装 APIO

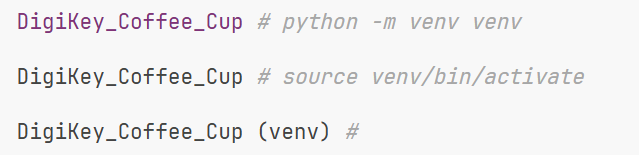

首先，在 Linux 主机上安装 APIO。按如下步骤创建一个 Python 虚拟环境：

使用以下命令安装 apio：

DigiKey_Coffee_Cup (venv) # pip install apio

安装所有 APIO 工具包：

DigiKey_Coffee_Cup (venv) # apio install -a

启用 ftdi 驱动程序：

DigiKey_Coffee_Cup (venv) # apio drivers –ftdi-enable

验证安装是否成功，检查版本：

DigiKey_Coffee_Cup (venv) # apio –version

若安装无误，终端会输出 APIO 的当前版本号。

关于配置、构建、编写代码和配置，请参考以下帖子。

• Lattice FPGA iCE40 UltraPlus 转接板（基于 APIO 开发）

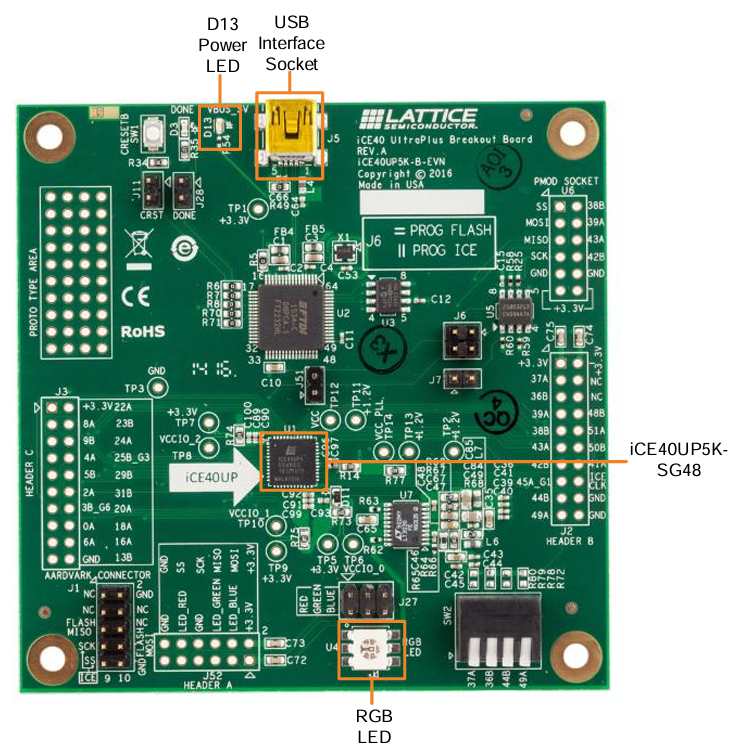

Lattice iCE40 UltraPlus 开发板 是一款高性价比的 FPGA 开发板，板载原型开发区域，适用场景丰富，目前可在 DigiKey（得捷电子）平台选购。
