如何设计电流防倒灌？方法有很多！

关键词: 电路设计

问：电路设计: 电流防倒灌 – 同时使用二极管 + MOS 管 + 理想二极管

我们以移动设备充电为例，该如何设计电流防倒灌方案呢？若果您并未了解电流防倒灌，请先查阅「什么是电流倒灌 ?」。

现在的移动设备存在多种供电方式，例如常见的 TYPE-C 直流 5V，内部电池组供电 4.2V，或者电源适配器供电。

前面我们分析的是三种供电单独接入时的情况。那当这三种供电同时接入时，如何能够做到防倒灌呢？在这电路原理里，我们设计的是电源适配器的优先级最高，依次是 TYPE-C 输入，电池输入为负载供电，为什么是这样设计呢？让我们来分析一下：

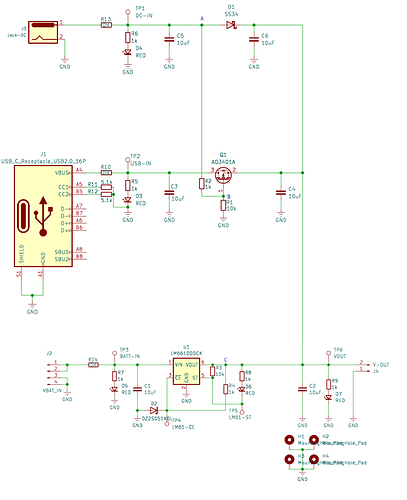

电路原理：

电源适配器到反倒灌 D1 输出到负载后级电路。这个时候，A 点电位 4.7V，通过电阻 R2 拉高 Q1 的 Vgs 电压，反倒灌 PMOS (AO3401A) 截止断开 TYPE-C 输出，电源适配器输入电压无法流进 TYPE-C。由于输出电源适配输出 4.7V 电位存在，此时 C 点电位也是 4.7V，LM66100DCK 输出受控于 CE 引脚，CE 引脚通过电阻 R4 连接到 VOUT 端 C 点，C 点的电压高于电池的电压，所以 LM66100DCK 内部 PMOS 截止，不输出。当前，电源适配器为后级负载供电。

当 TYPE-C 和电池接入，这个时候，A 点电位 0V 通过电阻 R2 拉低 Q1 的 Vgs 电压，反倒灌 PMOS AO3401A 导通 TYPE-C 输出 5V；由于 TYPE-C 输出 5V 电压存在，此时 C 点电位也是 5V，LM66100DCK 输出受控于 CE 引脚，CE 引脚通过电阻 R4 连接到 VOUT 端 C 点， CE 为 5V 时候内部 PMOS 截止不输出，所以这个时候是由 TYPE-C 为后级负载供电。

防倒灌的方式有很多种，根据电路中的电流大小、效率、成本等，为大家分享更多防倒灌方案：

• 电流防倒灌 – 二极管
• 电流防倒灌 – MOS 管 (MOSFET)
• 电流防倒灌 – 理想二极管
• 电流防倒灌 – 同时使用二极管 + MOS 管 + 理想二极管

更多电路设计相关的信息, 请查看

• 浅谈SAR ADC 驱动电路设计
• 如果在电路当中使用ADI电源芯片，是不是外围的电路设计就会比较简单一点?
• 电路保护中的欠压\过压闭锁设计
• 电源开关——什么是缓冲电路？
• TVS 二极管会否影响高频信号的完整性？
• 理想二极管：电源管理的更智能解决方案

******
