关键词: 电源设计
一、什么是软启动（Soft Start）
在 DC-DC 降压电源（Buck converter）中，如果上电时立即全速导通，输出电容会像短路一样被瞬间充电，导致 输入浪涌电流过大，可能烧 MOSFET / 二极管，或者让上级电源掉压。
- 时间太短：电流冲击大，可能触发过流保护。
- 时间太长：上电速度慢，系统可能上电延迟，甚至影响同步启动的其它电源轨。

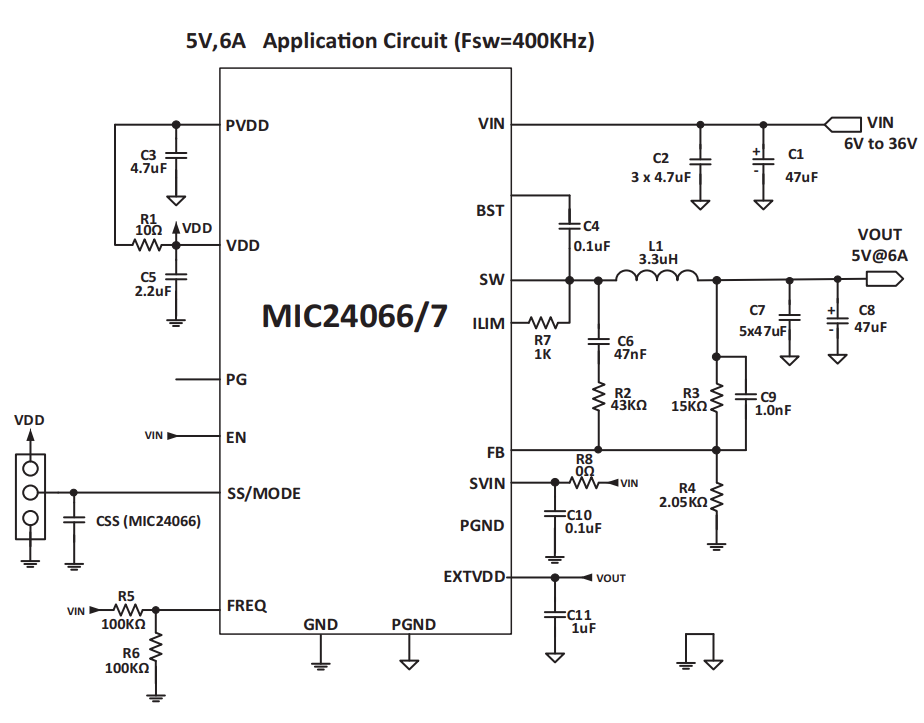

软启动的功能一般会集成在开关稳压器芯片里，我们以 Microchip MIC24066 开关降压稳压器举例。
软启动核心作用是通过控制输出电压缓慢上升，减少电路启动时的浪涌电流（inrush current），避免因启动瞬间电流过大对电源、稳压器芯片及下游负载造成冲击或损坏，同时保证输出电压平稳进入正常工作状态（无过冲、无电压骤升）。
MIC24066 专门配备了可编程软启动引脚（SS 引脚） ，用户可通过外部元器件调整软启动时间，适配不同负载对启动过程的需求（如感性负载、大电容负载等需更长软启动时间以抑制浪涌）。
MIC24066 的软启动时间通过在 SS 引脚与 AGND（模拟地）之间连接一个电容（记为Css 实现，电容容量直接决定软启动时间长短，具体设置步骤及计算方法如下：

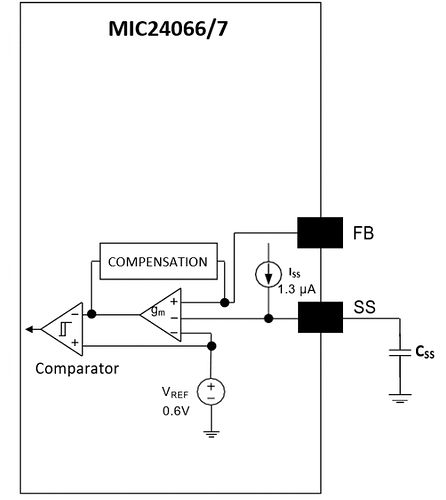

MIC24066 内部集成了一个固定的软启动电流源 Iss，当芯片启动时，内部电流源会对 SS 引脚的外部电容 Css 充电，电容电压逐渐上升，进而控制输出电压 Vout 以相同速率缓慢上升 —— 电容容量越大，充电时间越长，软启动时间也越长。
核心连接要求：仅需在 MIC24066 的 SS 引脚与 AGND 之间焊接一个符合容量计算结果的陶瓷电容，无需额外电阻或其他元器件。
软启动时间计算公式
有关软启动时间计算公式的信息，请参阅
Microchip MIC24066 Buck 电源设计：什么是软启动？如何设计软启动时间？
更多电源设计相关的信息, 请查看
- Microchip MIC24066 Buck 电源设计：如何实现自适应导通时间控制？
- Microchip MIC24066 Buck 电源设计：稳态工作时的关键波形分析
- 电源设计中，较常見的非隔离拓扑
- 电源设计中环路补偿的必要性与新手易犯错误解
- 碳化硅电源设计注意事项
- 隔离式电源拓扑解析：设计原理与应用场景
******
