问：DFM8001 快速入门指南 —— 能量收集电源管理评估板

DFM8001 是 DFRobot一款环境能量收集模块，设计用于高效收集并存储低至微瓦级别的环境微弱能量。借助自然资源的能量，DFM8001 无需频繁更换电池，从而降低维护成本并减少环境影响。

本文将提供一份逐步指南，帮助您快速上手 DFM8001 能量收集电源管理评估板：

一、板卡概述

1. 所需物品

开始操作前，请确保准备好以下物品：

• DFM8001 能量收集模块评估板 × 1
• 0.22F 超级电容器（套件中包含）× 1
• 非晶硅光伏板（套件中包含）× 1
• 万用表 / 1.8V 低功耗负载

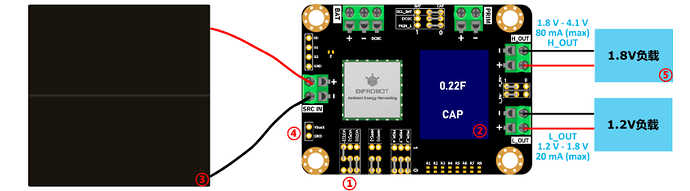

2. 物理搭建

步骤 1：安装 0.22F 超级电容器

将 0.22F 超级电容器安装到板卡上。
在未完全理解所有配置前，请使用套件中提供的全新 0.22F 超级电容器。若使用预充电的电容器或电池，需确保电容器的初始电压低于过充电电压（Voc）。

步骤 2：连接非晶硅光伏板

连接非晶硅光伏板，并确保光伏板的正面朝向光源。
连接时需注意：确保评估板的端子与光伏板引线的金属部分完全接触。若导线的绝缘外皮插入过多，可能导致连接失败。

3. 跳线配置

跳线帽的配置对确保模块正常工作至关重要。初始状态下，所有跳线帽均处于默认位置，具体设置如下：

• SCL_BAT：设为 CAP（电容器模式）
• L_EN（低压 LDO 使能）与 H_EN（高压 LDO 使能）：均设为 1（使能状态）
• VCF [2]（电压配置位 2）：设为 1
• 其余跳线帽：均设为 0

重要提示：在未完全理解模块所有设置的情况下，请勿调整跳线帽配置，否则可能导致设备损坏。

有关上电启动与安全说明的信息，请参阅：DFM8001 快速入门指南 —— 能量收集电源管理评估板

更多文档

• 原理图.pdf
• 尺寸与元件布局.pdf
